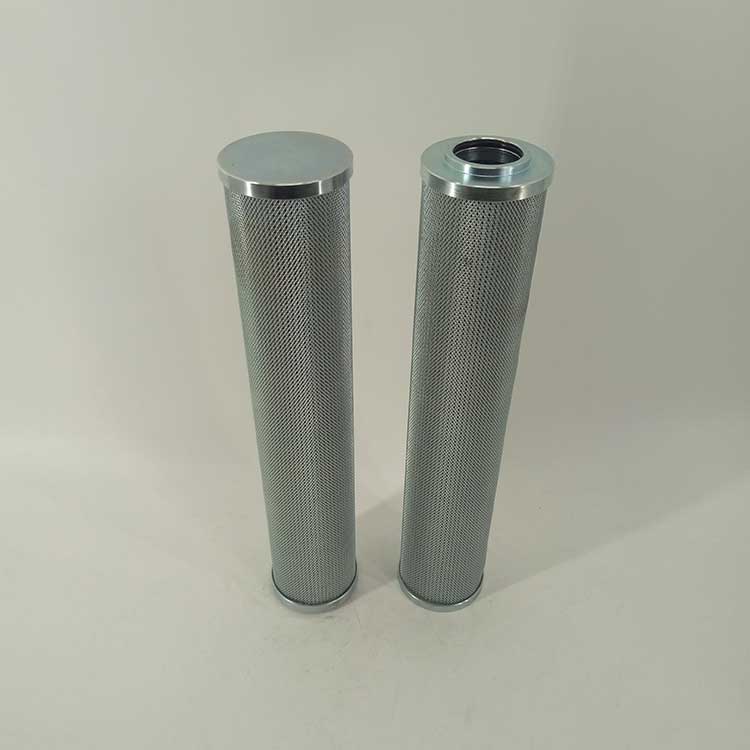

SWQ-80/10油濾芯

產品介紹：

SWQ-80型雙簡網式過濾器系列產品，適用于稀油潤滑系統中用以過濾各種潤滑油，是保證潤滑系統中潤滑油清潔的主要設備。

適用于粘度等級為N22~N320的潤滑油。

本系列雙筒網式磁芯過濾器有兩組濾芯，正常工作中，-組濾芯運行，-組濾芯備用。當雙簡過濾器濾前、濾后壓差超過0.1MPa時，

由壓差開關動作發出報警，由人工切換，備用濾芯投入運行，退出原運行的濾芯，進行清洗。此雙簡過濾器具有在線運行工況下進行維

護維修的特點。

主要技術性能：

公稱通徑: DN80公稱壓力: 0.8 MPa 過濾面積: 1.22m2 過濾精度: 25μ m四、外形尺寸及重量

此雙筒過濾器的重量約為75kg,外形尺寸見附圖。五、安裝、調試

1、安裝及接口(安裝及接口尺寸見附圖)

1.1設備安裝前應對雙簡過濾器進行密封性試驗，試驗壓力為1.0Mpa，保壓30min無滲漏。1.2雙筒過濾器的進出口法蘭與管路連

接應做好密封，密封墊建議用聚四氟乙烯墊。2、調試

壓差開關的調試:應采用人工方式將濾網逐漸遮蓋，使壓差增大，當壓差達到0.1Mpa時，壓差開關應動作。

該產品運行可靠，維修方便，不需要其他動力源，過濾元件為金屬絲網制成的濾片，具有強度高，通油能力大，確保過濾精度，便于清洗等特點，雙筒系列能在主機運行過程中實現不停機轉換和清洗。
